Laporan Akhir 1 (Percobaan 1)

[Menuju Akhir]

  [KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video Simulasi

6. Analisa

7. Link Download

1. Komponen [kembali]

a. Arduino UNO

Gambar 1. Arduino UNO

b. LED

Gambar 2. LED

c. Push Button

Gambar 3. Push Button

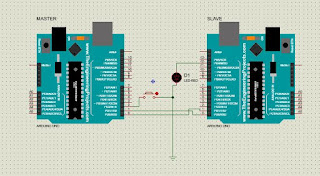

2. Rangkaian Simulasi [kembali]

Gambar 4. Rangkaian Simulasi Percobaan 1

3. Flowchart [kembali]

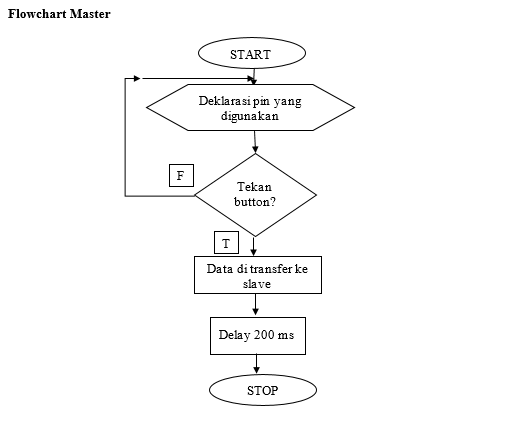

Flowchart Master

Gambar 5. Flowchart Master Percobaan 1

Flowchart Slave

Gambar 6. Flowchart Slave Percobaan 1

4. Listing Program [kembali]

//MASTER   #define button 2  //Deklarasi pin 2 untuk button   void setup()     //Semua kode dalam fungsi ini dieksekusi sekali {   pinMode(button,INPUT_PULLUP);   Serial.begin(9600); //Set baud rate 9600 }   void loop()   //Semua kode dalam fungsi ini dieksekusi berulang {   int nilai = digitalRead(button);     //ditekan   if(nilai == 0)     {       Serial.print("1");         }   else     {       Serial.print("2");     }       delay(200); }

//SLAVE   #define led 12  //Deklarasi pin 12 untuk LED   void setup()   //Semua kode dalam fungsi ini dieksekusi sekali {   pinMode(led,OUTPUT);   //Deklarasi LED sebagai output   Serial.begin(9600);            //Set baud rate 9600 }   void loop()                         //Semua program dalam fungsi ini dieksekusi berulang {   if(Serial.available()>0)   {     int data = Serial.read();       if(data=='1')  //Jika data yang dikirimkan berlogika         {           digitalWrite(led,HIGH);  //LED menyala         }       else         {           digitalWrite(led,LOW);  //LED mati         }           } }

5. Video Simulasi [kembali]

6. Analisa [kembali]

1. Jika pada led dan push button ditambahkan 100k ohm resistor, apa yang akan terjadi? jelaskan

Jawaban :

Jika pada led dan push button ditambahkan 100k ohm resistor, maka led yang menjadi indikator output pada rangkaian tidak bisa menyala. Hal ini terjadi dikarenakan arus yang mengalir dari arduino slave menuju led terhambat oleh resistor yang sangat besar tahanan nya, sehingga membuat arus yang mengalir ke led menjadi kecil yaitu sebesar 5v (tegangan referensi arduino)/100k ohm = 0,05 mA. Hal ini membuat led tidak menyala, karena arus yang mengalir tidak cukup untuk membuat led menyala, sehingga itu menjadikan bahwa tidak terjadi komunikasi antara master dan slave.

2. Bagaimana pengaruh input pullup/pulldwon pada rangkaian? Jelaskan

Jawaban :

Rangkaian percobaan ini menggunakan input pullup, sesuai pada listing programnya yang mana akan berlogika 0 (LOW) pada saat button ditekan dan akan berlogika 1 (HIGH) pada saat button tidak ditekan. Untuk menghidupkan led, karakter yang harus diterima oleh arduino slave dari master adalah “1”, selain itu led akan mati. Pada listing program master, jika button menghasilkan logika 0, maka arduino master akan mengirim karakter “1” ke arduino slave, itu artinya led akan hidup apabila button ditekan.

Namun jika pada rangkaian digunakan input pull down, Maka yang terjadi adalah sebaliknya sesuai pada listing programnya, yaitu button akan berlogika 1 (HIGH) pada saat button ditekan dan akan berlogika 0 (LOW) pada saat button tidak ditekan. Untuk menghidupkan led, karakter yang harus diterima oleh arduino slave dari master adalah “1”, selain itu led akan mati. Pada listing program master, jika button menghasilkan logika 0, maka akan arduino master akan mengirim karakter “1” ke arduino slave, itu artinya led akan hidup apabila button tidak ditekan.

7. Link Download [kembali]

Download File HTML - Disini

Download File Rangkaian - Disini

Download Video Simulasi - Disini

Download Datasheet Arduino Uno - Disini

Download Library Arduino - Disini

Download Program Master Arduino - Disini

Download Program Slave Arduino - Disini
