Percobaan 1 ( Inverting Amplifier )

[Menuju Akhir]

  [KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardware

3. Video Percobaan

4. Analisa

5. Link Download

1. Jurnal [kembali]

Gambar 1. Jurnal Praktikum Percobaan 1

2. Hardware [kembali]

Gambar 2. Hardware

3. Video Percobaan [kembali]

4. Analisa [kembali]

1. Jelaskan prinsip kerja rangkaian Inverting pada percobaan !



    Jawab :

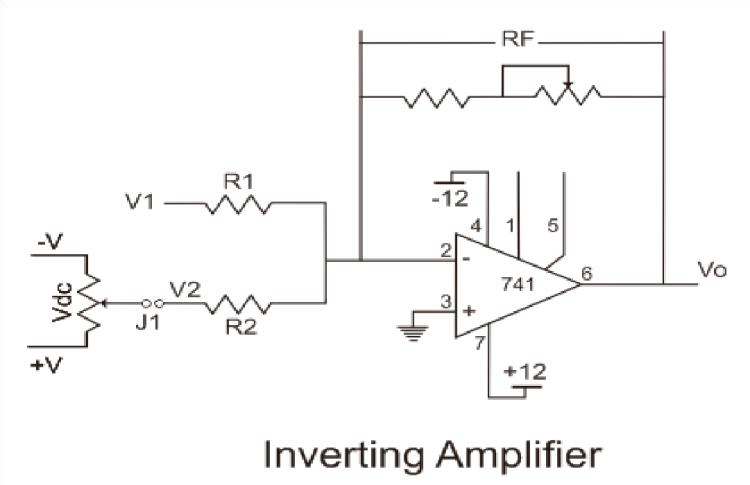

Gambar 3. Rangkaian percobaan Inverting Amplifier



Rangkaian Inverting amplifier berfungsi untuk memperkuat tegangan keluaran dan membalik polaritas sinyal masukan. Sesuai terlihat pada rangkaian, arus yang mengalir dari Vin, kemudian akan masuk ke ke tahanan input(Rin), karena impedansi di input op amp sangat besar maka menyebabkan arus lebih memilih mengalir ke tahanan feedback(Rf) lalu kemudian akan menghasilkan tegangan keluaran, dan seolah olah rangkaian ini seri. Didapatkan penguatan tegangan keluaran dari rangkaian inverting seperti rumus berikut :

 Vout = -(Rf/Ri).Vin

2. Apa Pengaruh Vin terhadap Vout ?

    Jawab :

    Nilai Vout berbanding lurus terhadap Vin, karena jika semakin besar tegangan input yang di beri, maka tegangan output yang dihasilkan akan besar juga, sesuai dengan rumus inverting amplifier, Vout = -(Rf/Rin)Vin. Dari rumus juga terlihat bahwa polaritas tegangan output, akan berbanding terbalik dengan polaritas tegangan input ( karena berbeda fasa 180 derajat ).

3. Apa itu +Vsat, -Vsat, +Vmax, -Vmin ?

    Jawab :

+Vsat adalah nilai batasan tegangan maksimum bagi Vout. Sebab +Vsat adalah tegangan keluaran yang pertama kali yang berubah saat pada tegangan input disetting maksimum.

-Vsat adalah nilai batasan tegangan minimum bagi Vout. Sebab -Vsat adalah tegangan keluaran yang pertama kali yang berubah saat pada tegangan input disetting minimum.

+Vmax adalah tegangan input (Vin) saat berada pada nilai maksimum, disaat nilai tegangan keluaran telah mencapai keadaan pada tegangan saturasi (+Vsat).

-Vmin adalah tegangan input (Vin) saat berada pada nilai minimum, disaat nilai tegangan keluaran telah mencapai keadaan pada tegangan saturasi (-Vsat).

4. Bagaimana pengaruh Vout Vin terhadap gain ?

    Jawab :

   Semakin besar Vin maka Vout nya akan semakin besar pula, karena berbanding lurus. Kemudian hubungannya dengan gain adalah Vin berbanding terbalik dengan gain, dan Vout berbanding lurus dengan gain, jadi jika Vout nya besar maka gain yang dihasilkan besar juga, atau secara umum dapat ditarik kesimpulan bahwa semakin besar Vin maka Vout nya akan besar juga dan karena Vout besar, maka penguatan yang dihasilkan besar juga. Karena untuk mendapatkan gain, bisa digunakan rumus:

gain = (Vout/Vin)

5. Link Download [kembali]

File Video Percobaan - Download

File HTML - Download
